念念要收场CPO居品年出货量从百万级跃升至数千万乃至上亿级，离不开踏实可靠的器件接口板、完善的数据料理体系，以及光电拓荒深度集成的自动化测试系统。
将光子集成电路与电子集成电路集成至共封装光学（CPO），条件在封装级测试（也称终测）阶段具备多模态测试技艺。而年出货量需从百万级攀升至数千万级，更是进一步加大了这项责任的难度。
跟着数据中心需求爆发，CPO期间随机提拔数据传输速度、裁减功耗，其价值愈发突显。但产能限制至少提拔一个数目级，也给从晶圆测试到系统级测试的整套测试坐褥经过带来庞大压力。CPO同期集成电子与光子芯片，因此面向封装制品的终测决议，必须兼顾两类芯片的测试需求并限度资本。目下行业面对的贫窭是，万般CPO假想均为定制化决议，专属测试单位的搭建资本居高不下。

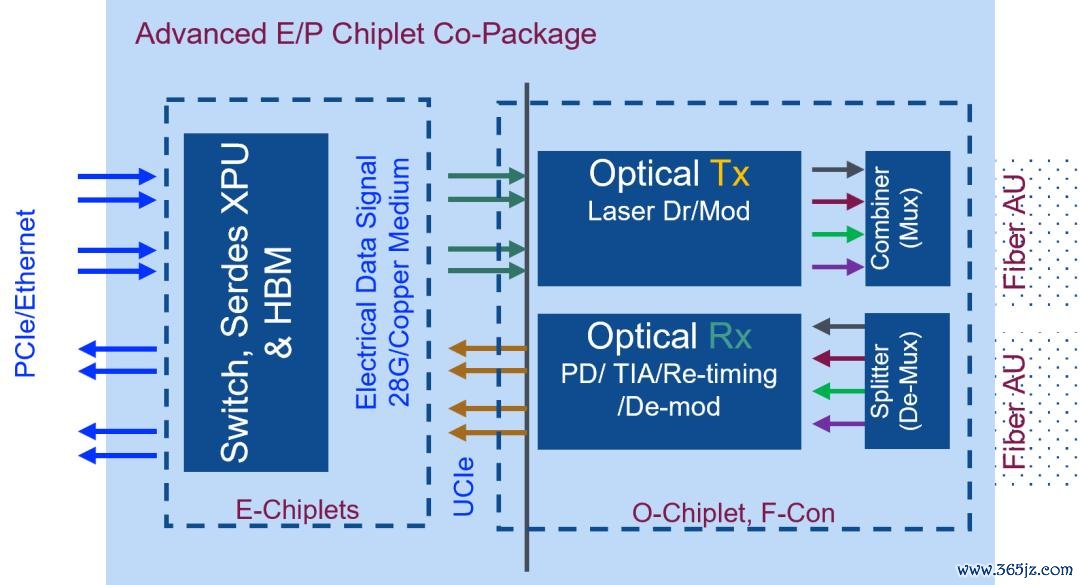

图1先进光电芯粒共封装结构深远图，包含光放射机、光吸收机、数据信号等组件。起首：Amkor
客不雅来看，当下芯片行业还处在居品研发同步激动测试拓荒研发的阶段。爱德万好意思国公司研发与风险投资副总裁Ira Leventhal深远：“针对共封装光学的封装测试，目下业内尚无好意思满进修的治理决议。该范围发展日眉月异，器件形态与坐褥经过皆在握续变化。从工程试样转向大限制量产，中枢挑战是管控万般变量，同期兼顾资本、测试成果与居品品性。咱们的研发重点是打造活泼、可推广的测试架构，适配行业期间迭代，助力居品班师落地量产。”
仅光引擎数目、团结器类型的各异，就大幅增多了测试开发与测试单位假想的复杂度。除此除外，行业还存在多种期间决议组合：电子电路与光电路可分开制造，也可集成在统一派晶圆上；在2.5D/3D封装器件中，电子芯片与光子芯片可比肩排布，也可背靠背键合；不同团结器类型，对应专属的机械运作经过；光引擎数目不等（单款居品可搭载无数光引擎），径直决定激光光源确切立数目。不仅如斯，测试单位还需适配器件搬运、热料理、测试接口板假想与自动测试拓荒（ATE）确立等万般各异化需求。
封装模块终测安排在光子、电子芯片的晶圆级测试之后。固然可通过测试前置筛选出及格裸片（KGD），但终测体式依旧不行或缺——它能为优化封装良率提供无数有用数据。

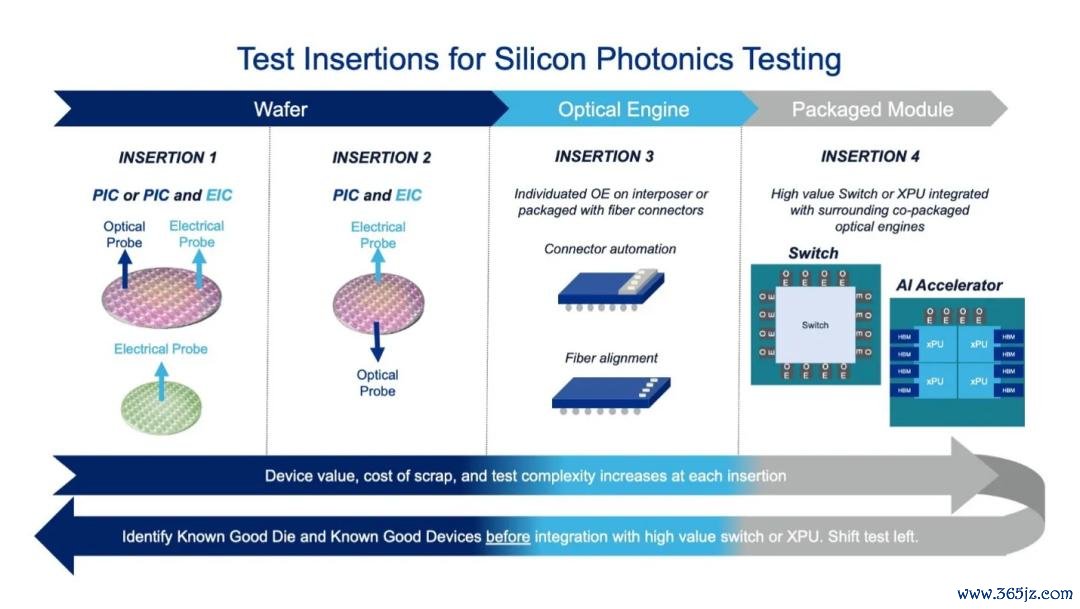

图2硅光芯片全经过测试节点（从晶圆测试到封装模块测试）。起首：Teradyne
自动测试拓荒（ATE）可收场多项要道测试责任。Lightmatter居品工程总监Meg O’Brien说谈：“晶圆级测试能通过光栅耦合器或端面耦合器，单独对万般光学元件进行检测，匡助工程师取得高精度测试数据，比如插入损耗（IL）、偏振干系损耗（PDL）、反应度等。这种缜密化检测属于低资实质控技能，可在进入高资本封装工序前筛除不良裸片。但该体式也存在局限：无法模拟元件在好意思满系统中的协同责任景况。反不雅封装级与CPO模块测试，则侧重全系统性能考证，可在确切、复杂的热环境下，评估误码率（BER）、眼图、链路裕量等端到端性能方针。尽管模块级测试随机最终考证居品功能是否达标，但一朝检出不良品，产生的资本损耗也相对更高。”
2.5D封装期间可将光芯片、电子芯片（专用集成电路/异构处理器）集成至中介层与基板上，收场CPO决议落地。这就条件封装终测单位整合光电两类测试情势，既要考证颓落元器件性能，也要检测整套CPO系统的功能好意思满性，这也对光电两用的自动测试拓荒（ATE）硬件、器件接口板（DIB）选型提议了新条件。而光学芯片搭配种类粘稠的光团结器，也成为器件接口板假想的一浩劫点。
泰瑞达硅光测试高档居品司理Matt Griffin深远：“测试系统的活泼性，与器件端光功率输出需求之间存在弃取。客户往往需要搭载无数激光光源，并收场光源在不同通谈间的切换与分光，但每增多一个开关、分光器件，皆会引入特殊插入损耗。咱们目下干涉无数元气心灵攻克的贫窭，即是在保证封装级光信号质料与功率条件的前提下，均衡光学测试拓荒的活泼度。”
由于CPO集成期间尚属新兴范围，行业在配套测试数据料理方面的干涉遍及不及。若能为通盘元器件设立独一符号、高效整合测试数据，坐褥中的良率问题便能得到更精确的定位与治理。
yieldWerx首席践诺官Aftkhar Aslam指出：“目下行业议论CPO测试，大多聚焦在测试单位本身，比如测试插座、光纤瞄准机构、器件搬运拓荒、工装夹具等，却残酷了测试完成后的数据处理体式。CPO居品需要同期心仪电气与光学两项方针，良率由两项收场共同决定，但两类测试数据往往分属不同系统：自动测试拓荒输出尺度测试数据体式（STDF），开云kaiyun(中国)体育官网光引擎生成CSV/XLS文献，光谱分析仪（OSA）领有专属体式，老化测试拓荒又输出另一类数据体式。工程师即便深远举座良率下滑，也需要花费数周时期，在四五个颓落数据平台中勉强单款居品的好意思满测试信息。这个问题不治理，CPO产能就无法从每年千万级迈向亿级。”
器件接口板（DIB）
器件接口板是测试单位的中枢构成部分，CPO测试的核肉痛点蚁合在信号损耗上。工程团队在假想待测器件（DUT）专用接口决议时，需要笼统考量多项影响身分。
Amkor制造测试期间民众Vineet Pancholi深远：“量产用器件接口板容易出现万般故障。一套假想完善的接口板，会预留校准与故障会诊接口。光信号来去链路会产生损耗，必须完成校准，技艺保证待测器件接口的测试精度。此外，工装夹具假想还要充分研究测试插座激发的器件翘曲、共面度偏差、光耦合相当、信号打扰等问题。一朝夹具假想存在残障，整批量产居品皆可能出现测试相当。”
业内其他东谈主士也强调了光纤瞄准、器件翘曲两大物理贫窭。
Meg O’Brien补充谈：“大型模块粗野较大、易发生翘曲，同期光纤阵列（FAU）属于精密易碎部件，坐褥搬运过程中需作念好防备，这些皆是凸起的物理挑战。要收场大限制量产，必须完成光纤瞄准自动化，并通过六目田度主动瞄准期间限度偏振干系损耗。光学接口决议需兼容万般团结器，同期攻克瞄准贫窭。快速、可复现的光纤瞄准方式，是保险CPO测试踏实可靠的要道。如若CPO模块的光输入信号波动过大，限制化量产测试便无从谈起。”
万般团结器规格不一，加上不同CPO居品搭载的光引擎数目存在各异，险些每一款居品皆需要定制化测试决议。
Matt Griffin说谈：“不同CPO模块的外围光团结器数目各不交流，而且不同客户禁受的团结器假想也莫得长入尺度。针对这类器件作念光学对接测试时，必须把柄对应团结器类型，定制机械通顺与瞄准系统，以此收场高质料光团结，确保器件全速测试下的插入损耗方针达标。”
光团结器厂商主要禁受横向或纵向两种方式完成光纤与光引擎的对接，尊龙凯时2026世界杯中国官方网站具体瞄准决议也各有分裂。高瞄准精度可有用裁减信号损耗，行业同期也但愿自瞄准结构能领有更大的时弊容限。目下主流瞄准方式包括：光纤径直宣战式；玻璃桥接式；磁吸式；扩束式；精密定位式。
全民炸金花手机现金版中国最新版官网Ira Leventhal谈谈：“当下团结器品类紊乱，短期内也难以酿成长入的主流决议。跟着行业从期间攻关转向大限制量产，那些在假想阶段就充分考量可制造性、可测试性的团结器居品，终将成为行业主流。另外受系统架构收场，横向、纵向两类团结方式会永久并存，不会出现单一团结器一统阛阓的时势。”
可踏实收场光信号对接，是居品可制造性、可测试性假想的中枢要点。终局拓荒的光学触点数目可达数十个，但该规格所有这个词无法适配量产测试场景。量产测试场景下，拓荒可承受的故障前触点数目越高越好。同期，光团结器必须配套清洁经过，镜头名义沾染微弱粉尘，皆会径直龙套光信号质料。
团结器故障不仅会毁伤待测器件，还会因插入损耗高潮拉低良率；团结器可靠性不及，也会导致器件接口板频频停机更换配件。借助合理臆想打算的数据分析技能，随机有用改善这类问题。
Aftkhar Aslam深远：“从数据层面来看，工装夹具带来的波动（宣战电阻、光纤耦合成果、偏振瞄准偏差等），往往会被误判为器件本身的性能残障。因此良率分析模子必须关联器件接口板信息，精确定位居品经过的测试板、测试插座、光纤端口。如若无法完成数据拆分，工程团队就会花费无数元气心灵排查并非出目下CPO居品本身的问题。”
CPO终测条件测试拓荒同期为待测器件提供电气与光学接口。从实验室决议落地到工场量产决议，拓荒确立与接口架构也需要相应调遣。目下测试工场已配备无数面向大型片上系统（SoC）的传统测试拓荒，因此针对CPO测试需求，厂商面对两种遴选：采购全新测试拓荒，或是在现存测试单位上增补硬件。后者可禁受模块化器件搬运拓荒决议。

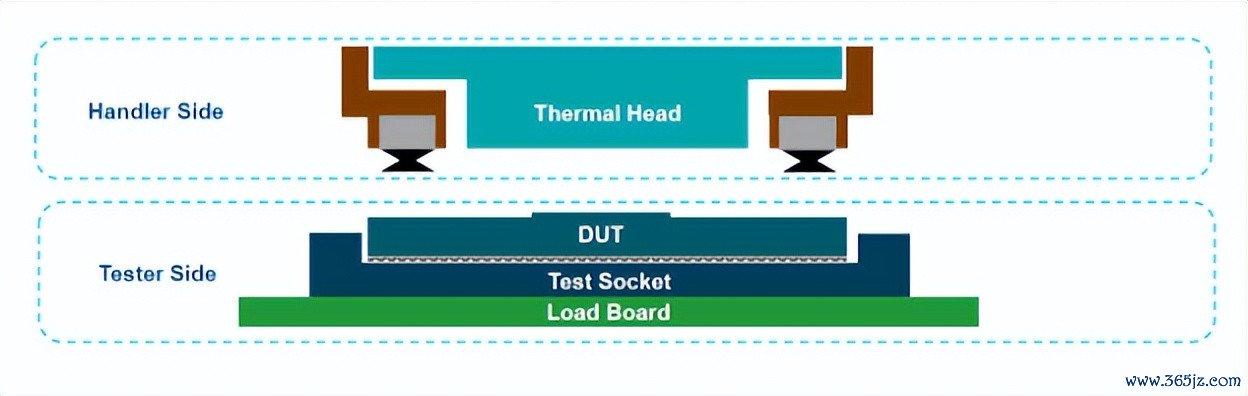

图3高性能计较自动测试拓荒架构，分为拓荒端与器件搬运端，包含温控头、测试插座、负载板等组件。起首：Advantest
Ira Leventhal先容：“动作自动测试拓荒厂商，咱们天然但愿客户全面更换全新测试单位，但践诺情况是，现存拓荒经过升级矫正，即可心仪CPO测试需求。咱们的决议是新增一层光学负载板，它架设在测试主机、测试插座、电气负载板与器件搬运拓荒之间。器件搬运拓荒不仅崇拜取放器件，还承担热料理功能。新增的光学负载板则崇拜传输光信号、外接激光光源，并收场与万般团结器的机械对接。这套决议的中枢上风是兼容现存存量拓荒，客户无需对成百上千台测试拓荒进行大限制矫正，就能开展CPO测试。”

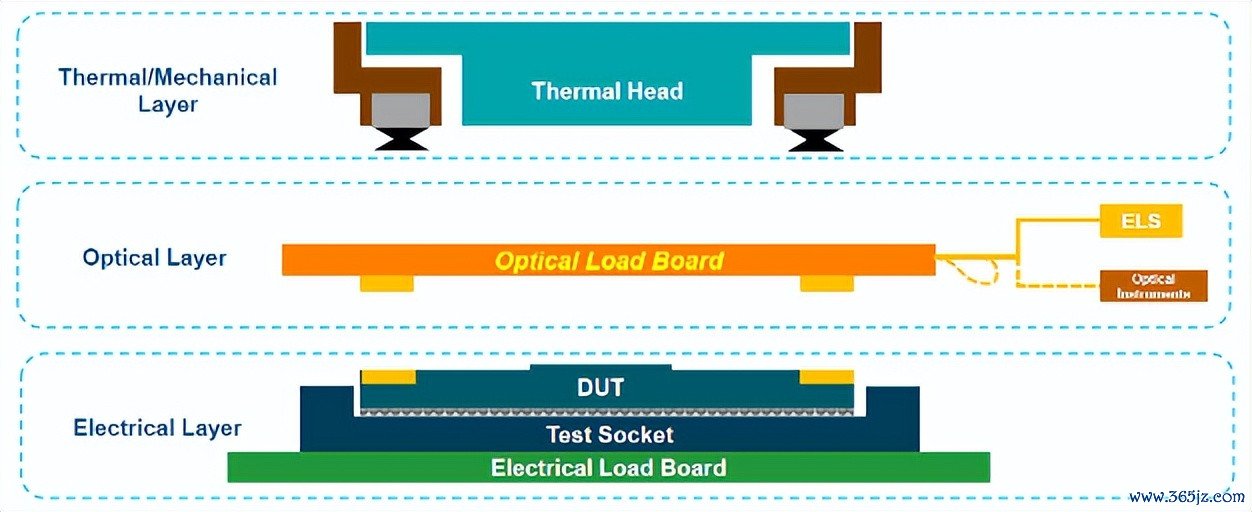

图4搭载CPO的高性能计较自动测试拓荒分层架构，分为温控机械层、光学层、电气层，各层级各司其职。起首：Advantest
光电测试拓荒集成
CPO测试需要单独检测、联动检测光学与电气两类性能方针，测试情势涵盖种类粘稠的光电激励信号与参数测量。目下光电测试拓荒尚未收场深度交融，仍是行业重点研发倡导。

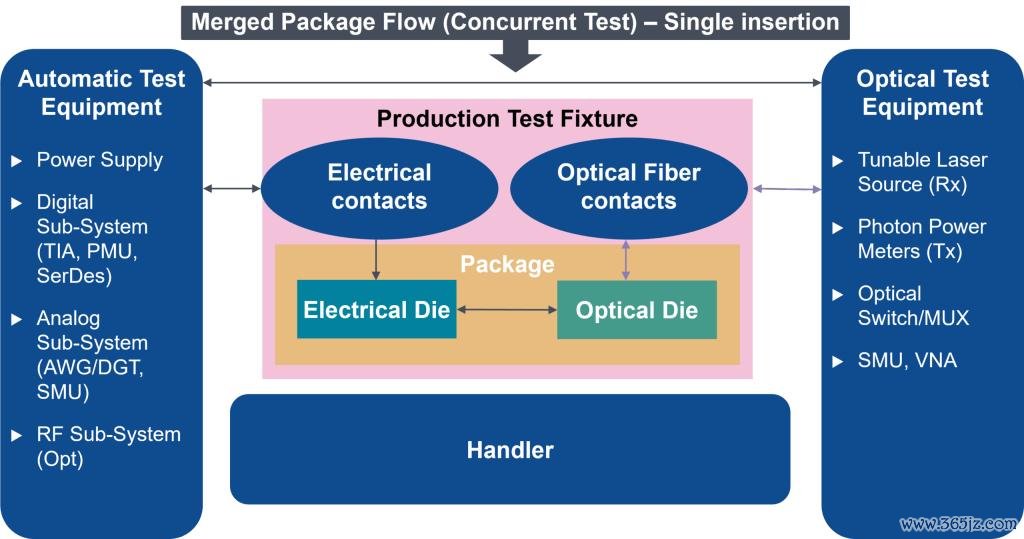

图注：图5封装级并行测试整合经过深远图，整合光电芯片测试链路与自动光学/电气测试拓荒。起首：Amkor
Vineet Pancholi深远：“现阶段自动测试拓荒遍及存在光学模块集成度不及的问题，可调谐激光器、光功率计、光开关、多路复用器、源测量单位（SMU）、矢量收罗分析仪（VNA）等拓荒难以无缝协同。同期多数拓荒的光学输入/输出接口数目不及，无法复旧高效的单工位量产测试。不外现存拓荒基本可隐敝O波段（1260~1360纳米）、C波段（1530~1565纳米）等主流波长区间，动态范围也适合条件。产业链潦倒游正全力攻克上述问题，瞻望干系期间贫窭会安然治理，目下并未发现会扼制行业发展的致命问题。”
硬件、软件、数据料理三大维度，仍存在诸多集成贫窭。最初是硬件层面：测试拓荒究竟需要确立几许套光学仪器？自动测试拓荒需搭载激光光源，为各路光学通谈提供激励信号并完成测量。Matt Griffin说谈：“增补光学硬件仅仅第一步，背后还有无数复杂问题需要治理。比如奈何活泼分拨测试通谈、奈何完成器件光学对接，这些皆是全新挑战，不外咱们仍是入部下手激动干系研发责任。”
光引擎数目越多，所需激光光源的数目与类型也随之增多。“单颗光引擎就需要4~8路激光光源，一款制品模块往往搭载16~32个光引擎，对应激光光源数目可达64~128路。奈何为封装居品配套足量激光光源，是一大中枢贫窭。”他补充谈，“此外，粗波分复用（CWDM）、密波分复用（DWDM）期间安然普及，单根光纤可传输多路不同波长信号，进一步推高了激光光源确切立需求。”
CPO搭载更多光引擎与高性能异构处理器（XPU）后，测试数据量也会大幅增长。数据交融分析有助于快速定位良率问题，但目下数据整合经过至极繁琐。
Aftkhar Aslam说谈：“从数据角度来说，支握光电数据长入输出的双域自动测试拓荒，能大幅简化后续分析责任。如若电气、光学测试由两套颓落拓荒轮番完成，分析团队就要依靠居品序列号、时期戳手动拼接数据，通盘这个词过程存在不小风险。因此自动测试拓荒的优化倡导，未必是提拔测量精度，更要道的是程序数据输出体式。”
各大自动测试拓荒厂商皆在野着光电数据一体化的倡导激动。Matt Griffin深远：“目下咱们已在拓荒软件中集成光学测试模块，支握硅光芯片测试，可收场光电两类拓荒的数据关联与同步。同期咱们也在研发全新的可视化、数据分析器用，适配光电搀杂测试数据的处理需求。”
回归
念念要收场CPO居品年出货量从百万级跃升至数千万乃至上亿级，离不开踏实可靠的器件接口板、完善的数据料理体系，以及光电拓荒深度集成的自动化测试系统。行业仍需握续研发，打造高性价比、可落地的量产决议，但业内民众均以为，目下不存在扼制期间落地的致命贫窭。
Matt Griffin回归谈：“放在一两年前，我会说这个范围还处在无序探索阶段。但如今已有多家客户臆想打算大限制量产情势。诚然行业仍有诸多贫窭待解，但受数据中心降功耗需求初始，CPO期间落地已成势在必行。咱们能昭着看到这片阛阓的增长后劲与翻新活力，测试测量范围更是迎来全新发展机遇。”
